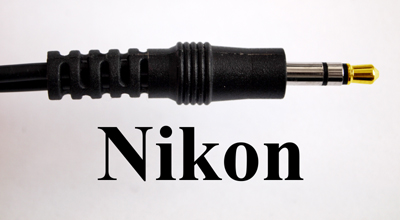

Das Video-Signal liegt an einem 3,5 mm Klinkenstecker an. An der Spitze ist Video out, in der Mitte Audio out und an der Basis ist GND. Diese Kontaktbelegung kenne ich so auch bei Nikon, bei Canon ist Audio out an der Spitze und Video out in der Mitte. Die Stromversorgung erfolgt über einen üblichen 5,5 / 2,1 mm Hohlstecker und 12 Volt. 10,5 Volt Eingangsspannung werden als absolutes Minimum genannt. Erfreulicherweise ist ein SMA-Antennenanschluß zu finden.

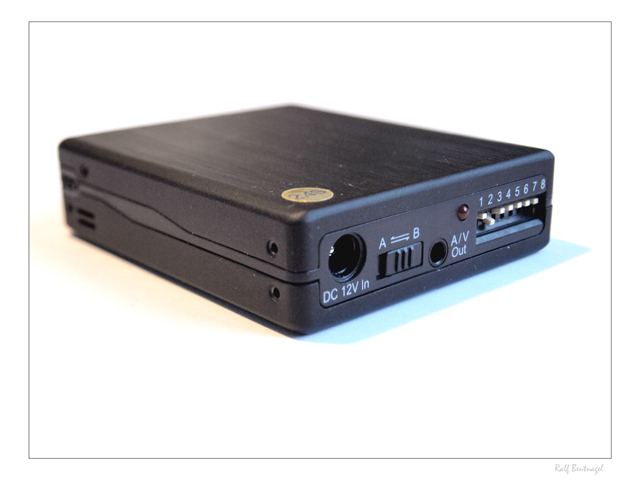

Lawmate Technology Co, Ltd ist ein Hersteller aus Taipei, Taiwan. Lawmate hat den Videoempfänger RX 2460 mit einem 8-stufigen DIP-Schalter zur Kanaleinstellung ausgestattet. Durch die Kanalvielfalt sollte sich der Empfänger gut in vorhande Tx/Rx-Systeme integrieren lassen. Der voreingestellte Kanal bleibt gespeichert. Man muß nicht, wie es leider andere Hersteller oft abverlangen, nach dem Start sich mit nervigen Drücken auf eine Taste durch eine Kanalauswahl quälen, um an seinen Wunschkanal zu gelangen. DIP-Schalter sind klein und fummelig, daher ist in dem Gehäuse gleich eine Halterung für ein kleinen Schaltstift eingelassen. Freiwillig scannt man auf diesen Weg aber nicht den Himmel ab, um zu sehen, ob noch andere KAPer aktiv sind. Der Anwender kann die voreingestellten Kanalfrequenzen nicht ändern und auf fabrikatsfremde Sender ganz genau abstimmen, schade.

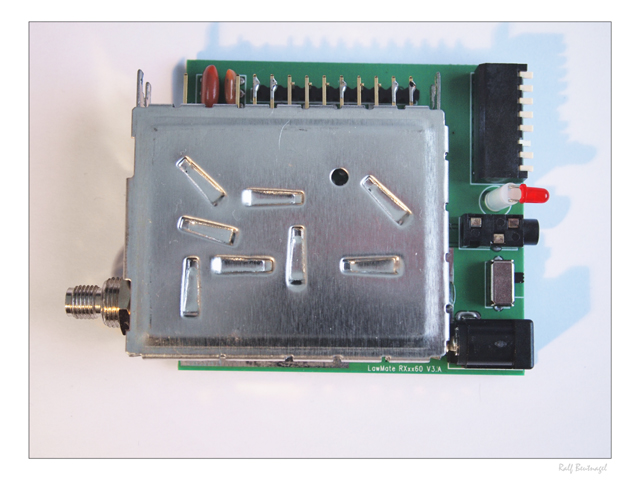

Das Videoempfangsmodul ist ein Comtech FM2400RTIM8.

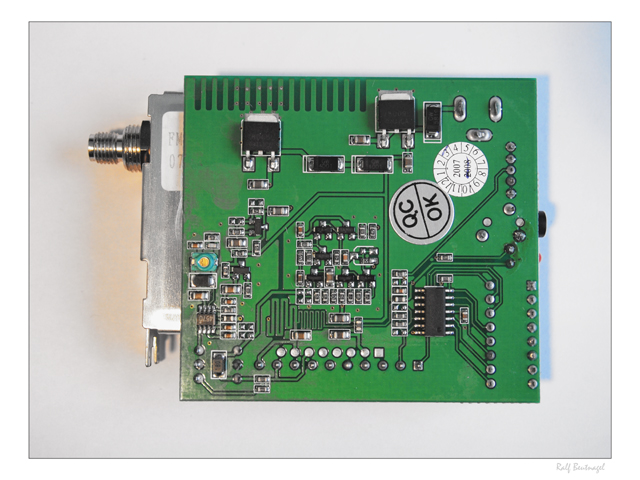

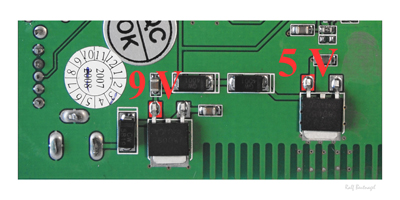

Zwei Spannungsregler sorgen für 9 Volt und 5 Volt interne Stromversorgung. Der Empfänger wird im Betrieb deutlich warm. Innenansichten zum Vergleich sind rar. Bei Thomas Scharrer www.webx.dk ist ein definitiv anderes Platinenlayout zu sehen. Auf älteren Bedienungsanleitungen kann man ein anderes Gehäuse aus Aluminium-Strangpressprofilen erkennen. Weiterhin gibt es vom 2460 noch eine Portable-Version mit eingebautem Akku.
